هر آنچه باید در مورد انواع کابل HDMI بدانید

3 سال پیش - زمان مطالعه : 7 دقیقه

مجموع بازدیدها : 23 بار

هر آنچه باید در مورد انواع کابل HDMI بدانید



کابل‌های HDMI روش اصلی اتصال دستگاه‌ها به تلویزیون یا سینمای خانگی هستند. کابل‌های HDMI می‌توانند تصویر، صدا و بعضی سیگنال‌های کنترلی را انتقال دهند.

اتصالات کابل HDMI در چه دستگاه‌هایی وجود دارد

دستگاه‌هایی که ممکن است اتصالات HDMI داشته باشند عبارتند از:

  • تلویزیون، ویدیو پروژکتور و مانیتور کامپیوتر
  • دستگاه‌های پخش DVD، Blu-ray و Ultra HD
  • ریسیورهای کابلی/ماهواره‌ای و DVR
  • ریسیورهای سینمای خانگی
  • استریمرهای رسانه‌ای مثل اپل تی.وی
  • کنسول‌های بازی
  • رایانه‌های شخصی و لپ‌تاپ‌ها
  • بعضی از دوربین‌های دیجیتال، دوربین‌های فیلم‌برداری و تلفن‌های هوشمند

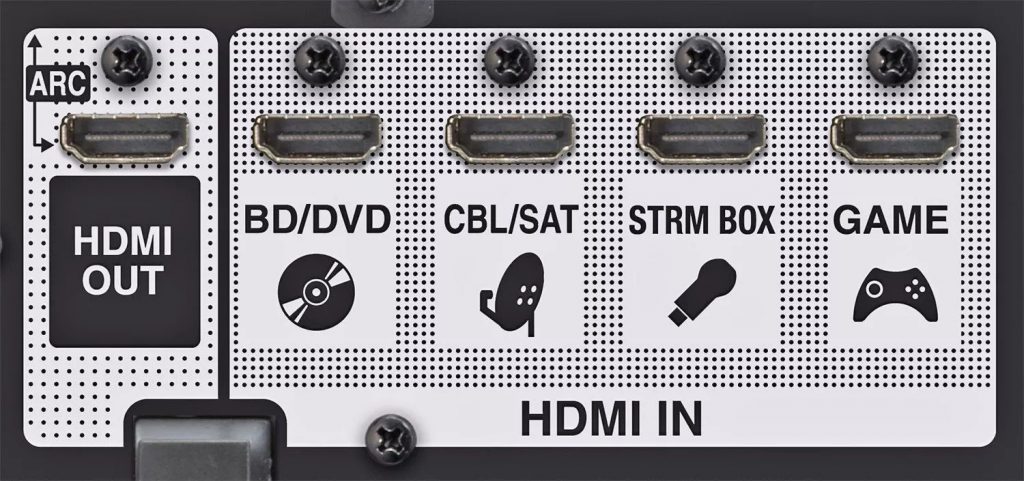

ورودی کابل HDMI



انواع کابل HDMI

کابل‌های HDMI بسته به‌سرعت انتقال سیگنال (پهنای باند) و نسخه HDMI خود، قابلیت‌های مختلفی دارند.

در اینجا به انواع کابل‌های HDMI اشاره می‌کنیم:

  • کابل استاندارد HDMI: این کابل‌ها برای پخش تلویزیونی HDTV معمولی، تلویزیون‌های کابلی و ماهواره‌ای (با رزولوشن حداکثر p720 و i1080) با ظرفیت پهنای باند تا 5 گیگابیت بر ثانیه طراحی شده‌اند و برای نسخه‌های HDMI 0 تا 1.2a هم بهینه شده‌‌اند.
  • کابل‌ استاندارد HDMI برای اتومبیل: این نوع کابل قابلیت‌هایی شبیه کابل HDMI استاندارد دارد؛ اما می‌تواند به دستگاه‌ پورتابل پخش دی.وی.دی یا سایر دستگاه‌های نمایش ویدیو در اتومبیل وصل ‌شود. لایه محافظ روی این کابل مانع تداخل آن با سایر سیستم‌های الکتریکی و سیم‌کشی اتومبیل می‌شود.
  • کابل HDMI پرسرعت: این نوع کابل برای رزولوشن تصویری p1080 و 4K (30 هرتز) و پشتیبانی از 3D و Deep Color طراحی شده است. سرعت انتقال و پهنای باند آن تا 10 گیگابیت بر ثانیه است و برای نسخه‌های HDMI 3 تا 1.4a بهینه شده است.
  • کابل HDMI پرسرعت برای اتومبیل: این کابل همان ویژگی‌های کابل‌های HDMI پرسرعت را دارد؛ اما برای محیط اتومبیل بهینه شده است.
  • کابل HDMI پرسرعت پریمیوم: این نوع کابل برای انتقال مطمئن تصویر با رزولوشن 4K/Ultra HD ازجمله 4K/60 Hz و HDR و دامنه رنگی گسترده‌تر طراحی شده است. این کابل از پهنای باند 18 گیگابیت بر ثانیه پشتیبانی می‌کند و برای نسخه‌های HDMI 0/a/b بهینه شده است.
  • کابل HDMI فوق پرسرعت: این کابل همه قابلیت‌های کابل‌های دیگر را دارد و همچنین از تصویر 8K با رزولوشن HDR و حتی 10K هم پشتیبانی می‌کند. این کابل از پهنای باند 48 گیگابیت بر ثانیه (سرعت انتقال) پشتیبانی می‌کند و حساسیت کمتری به EMI (تداخل الکترومغناطیسی) ناشی از برخی دستگاه‌های بی‌سیم دارد. این نوع کابل برای HDMI نسخه 2.1 بهینه شده است.

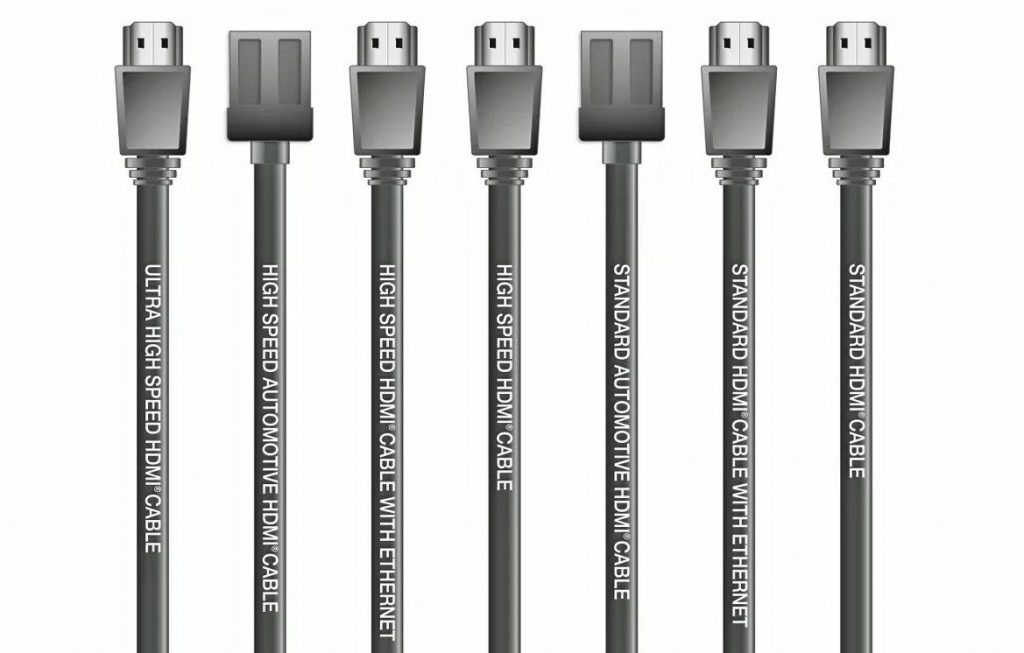

  • کابل HDMI فوق پر سرعت

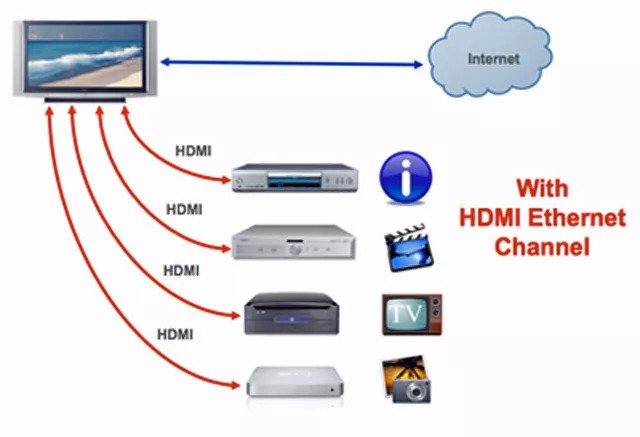

  • کابل‌ HDMI با اترنت داخلی: همچنین کابل‌های HDMIاستاندارد، پرسرعت، پرسرعت پرمیوم و فوق‌العاده پرسرعت هم وجود دارند که می‌توانند از یک کانال اترنت HDMI اضافی (HEC) هم پشتیبانی کنند. این کابل‌ها طوری طراحی شده‌اند که به چندین دستگاه متصل به HDMI امکان می‌دهند یک ارتباط اترنت سنتی را روی روتر پهن باند با سرعت حداکثر 100 مگابایت بر ثانیه ایجاد کنند. بااین‌حال، اغلب دستگاه‌ها این قابلیت را ندارند.



کالبل HDMI با اترنت داخلی

انواع کانکتور HDMI

علاوه بر کابل‌ها، چهار نوع کانکتور با سر HDMI وجود دارد.

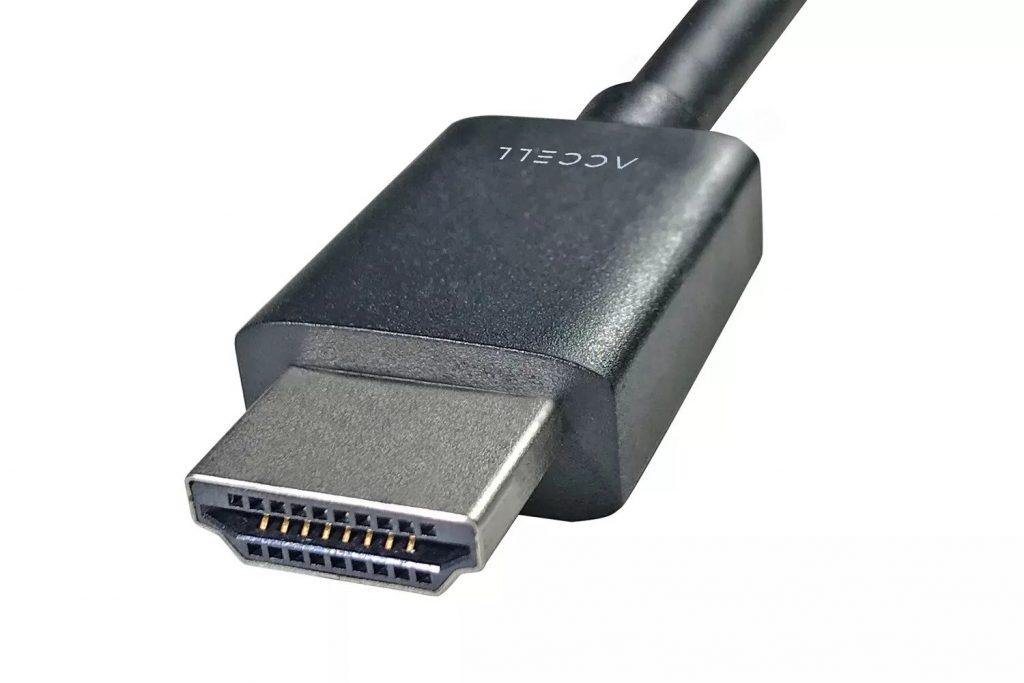

  • معمولی (نوع A): کابل HDMI با کانکتوری در اندازه معمولی، معمولا برای اتصال دستگاه‌هایی مثل پخش‌کننده‌ DVD، Blu-ray، Ultra HD، رایانه‌ها، استریمرها، ریسیورهای کابلی/ماهواره‌ای و کنسول‌های بازی ویدیویی به تلویزیون‌ها، ویدdو پروژکتورها و ریسیور سینمای خانگی مورداستفاده قرار می‌گیرد.

کالبل HDMI نوع A

  • کوچک (نوع C): کابل‌های HDMI با کانکتورهای کوچک در دوربین‌های DSLR و تبلت‌هایی با اندازه استاندارد استفاده می‌شوند. آن سر کابل که به دوربین یا تبلت وصل می‌شود، یک کانکتور کوچک HDMI است. سر دیگر کابل یک کانکتور استاندارد است که به تلویزیون، مانیتور کامپیوتر یا ویدیو پروژکتور وصل می‌شود.

کالبل HDMI نوع C

  • خیلی کوچک (نوع D): از کابل HDMI خیلی کوچک در دستگاه‌های قابل‌حمل کوچک‌تر مانند دوربین‌های دیجیتال، تلفن‌های هوشمند و تبلت‌های کوچک‌تر استفاده می‌شود. یک سر این کابل یک کانکتور خیلی کوچک دارد و سر دیگرش یک کانکتور HDMI با اندازه معمولی دارد.

کالبل HDMI نوع D

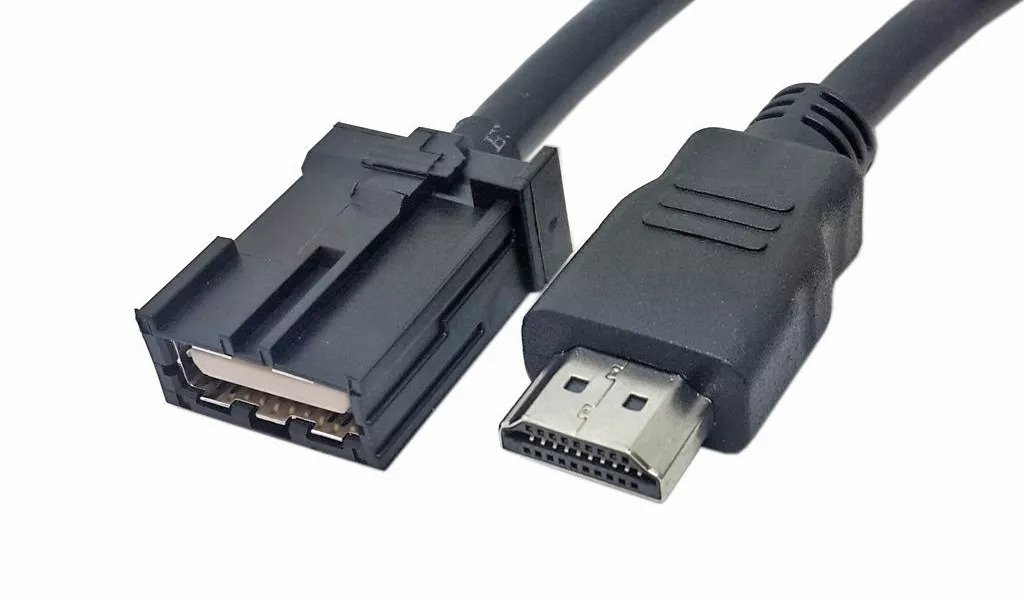

  • مناسب اتومبیل (نوع E): کابل‌های HDMI اتومبیلی، یک کانکتور مخصوص دارند.

کالبل HDMI نوع E

ترکیب HDMI با اتصال‌های غیر HDMI

همچنین می‌توان از HDMI در ترکیب با انواع دیگر اتصالات استفاده کرد. مثلا، کانکتورها و کابل‌های آداپتور HDMI/DVI،HDMI/Display Port، HDMI/USB-C و HDMI/MHL وجود دارد که می‌توانید از آن‌ها استفاده کنید.

همچنین شاید کابل‌های HDMI قابلیت‌های اضافه‌ای برای بهبود انتقال سیگنال بین دستگاه‌ها داشته باشند.

  • کابل HDMI غیرفعال: اکثر کابل‌های HDMI غیرفعال هستند؛ یعنی یک سر آن به منبع تصویر و سر دیگرش به ریسیور سینمای خانگی یا نمایشگر فیلم وصل می‌شود و سیگنال را انتقال می‌دهد. این کابل دو سر یکسان دارد؛ یعنی می‌توان هر دو سر آن را به ورودی یا خروجی HDMI وصل کنید. کابل‌های HDMI غیرفعال باید بتوانند سیگنال‌های پایدار را تا طول 15 فوت (4.5 متر) ایجاد کنند.
  • کابل HDMI فعال (تقویت‌شده): کابل HDMI طولانی‌تر برای انتقال سیگنال پایدار به قابلیت اضافه‌ای نیاز دارند. کابل‌های HDMI فعال در یکی از سرهای خود مدار تقویت‌کننده دارند. در بیشتر موارد، برق داخل کابل تامین می‌شود؛ اما می‌توانید کابل فعالی هم پیدا کنید که به یک منبع برق خارجی وصل می‌شود؛ یعنی یک کابل کوچک از یک سر کانکتور HDMI به یک منبع برق USB یا آداپتور AC وصل می‌شود.
  • کابل HDMI نوری: مانند اتصالات صوتی نوری دیجیتال، کابل‌های نوری HDMI هم سیگنال‌ها یعنی هم تصویر و هم صدا را از طریق کابل فیبر نوری منتقل می‌کنند. سرهای کابل‌های نوری HDMI مانند کابل‌های HDMI معمولی است. می‌توان یک کابل HDMI نوری را بسیار نازک ساخت تا بتواند سیگنال‌های پایدار را در مسافت بیشتر و بدون نیاز به منبع برق خارجی منتقل کند.

کابل‌های فعال و نوری HDMI دوسره هستند؛ یعنی روی یک سر آن‌‌‌ها واژه «منبع» یا «1» و روی سر دیگرش «تلویزیون» یا «2» نوشته شده است. اگر می‌خواهید کابل درست کار کند، باید از سر مناسب وصل شود.

روش‌های باسیم و بی‌سیم دیگری برای انتقال سیگنال HDMI در مسافت‌های طولانی وجود دارد.



نکات مهم در خرید کابل HDMI

هنگام خرید کابل HDMI ، به نکته‌های زیر توجه کنید:

  • کابل‌هایی با کانکتور مناسب برای دستگاه‌های خود خریداری کنید.
  • کابلی با طول مناسب بخرید. کابل بیش‌ازحد بلند نخرید. همچنین طول کابل نباید آن‌قدر کوتاه باشد که نتوانید اجزایش را حرکت دهید و آن را به‌راحتی به دستگاه موردنظر وصل کنید.
  • نوعی از کابل HDMI را بخرید که از قابلیت‌های دستگاه‌ شما پشتیبانی می‌کند. مثلا، اگر یک تلویزیون/ویدیو پروژکتور 4K، ریسیور سینمای خانگی و دستگاه پخش Blu-ray یا استریمینگ Ultra HD دارید، کابل‌های HDMI مورداستفاده بین این دستگاه‌ها باید کابل‌های پریمیوم پرسرعت باشند.
  • روش‌های برطرف کردن مشکلات در اتصالات HDMI را یاد بگیرید.

می‌توانید از اجزای HDMI های قدیمی‌تر در کنار اجزای جدید استفاده کنید، اما در این صورت نمی‌توانید از قابلیت‌های HDMI جدید استفاده کنید؛ زیرا تولیدکننده در هر محصول خاص قابلیت‌های جدیدی قرار می‌دهد.
